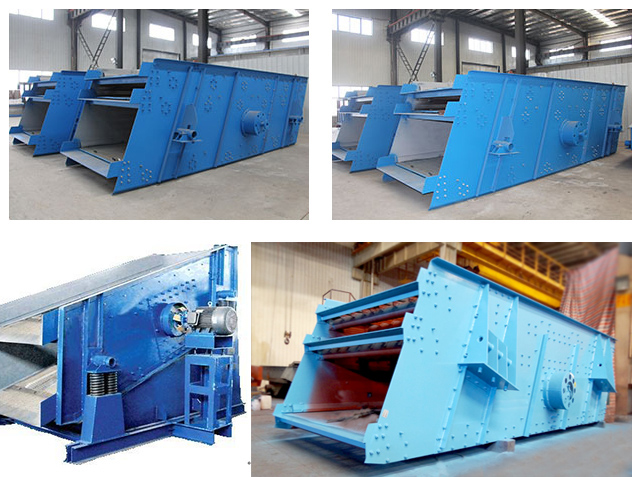

圆振动筛
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司服务电话,或点击下方按钮与我们在线交流!
全国统一服务热线:13703861989
1.该系列振动筛分三、四层两种结构。
2.振动筛频率、振幅和筛面倾角均可调整。
3.振动筛采用块偏心外置式振动器结构。
4.该振动筛在系列化过程中充分考虑了我国具体情况和振动筛各零部件通用化、标准化、系列化要求,采用了一系列先进技术。

工作原理
偏心圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。YK型块偏心圆振动筛是单质量弹性系统,电动机经轮胎联轴器,使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

1、激振器采用块偏心形式,不仅使激振器偏心质量单重激振力zeng大,而且激振力可随机调控,便于模块化设计和使用;
2、圆振动筛筛机结构趋于简化,有利于提高设备的制造工艺水平和装配精度;
3、采用十字轴万向节传动轴或橡胶联轴节等柔性联接,运转平稳;
4、筛机筛分效率更高、处理量更大、使用周期和整机使用寿命更长;
5、圆振动筛设备维修保养简单方便,整机运行效益明显提高

圆振动筛技术参数
规格型号 | 层数 | 筛孔尺寸(mm) | 双振幅(mm) | 振次(r/min) | 最大给料粒度(mm) | 生产能力(t/h) | 功率(kw) |
YKR1845 | 2 | 6-100 | 6-8 | 800 | 200 | -550 | 30 |
YKR1854 | 1/2/3/4 | 6-100 | 6-8 | 800 | 200 | ≤550 | 22/30/30/45 |
YKR1860 | 1/2/3 | 6-100 | 6-8 | 800 | 200 | 90-500 | 22/30/37 |
YKR2052 | 2/3/4 | 6-100 | 6-8 | 800 | 200 | 80-650 | 30/37/45 |
YKR2160 | 2/3/4 | 6-100 | 6-8 | 800 | 200 | 100-750 | 37/45/45 |
YKR2460 | 1/2/3 | 6-100 | 6-8 | 800 | 200 | 120-880 | 30/37/45 |
YKR2475 | 2/3 | 6-100 | 6-9 | 800 | 200 | 150-950 | 45/55 |
YKR2773 | 2/3 | 6-100 | 6-9 | 800 | 200 | 150-1100 | 55 |
YKR3060 | 2/3 | 6-100 | 6-9 | 800 | 200 | 150-900 | 55 |
YKR3073 | 2/3 | 6-100 | 6-9 | 800 | 200 | 110-1100 | 55/2×37 |
